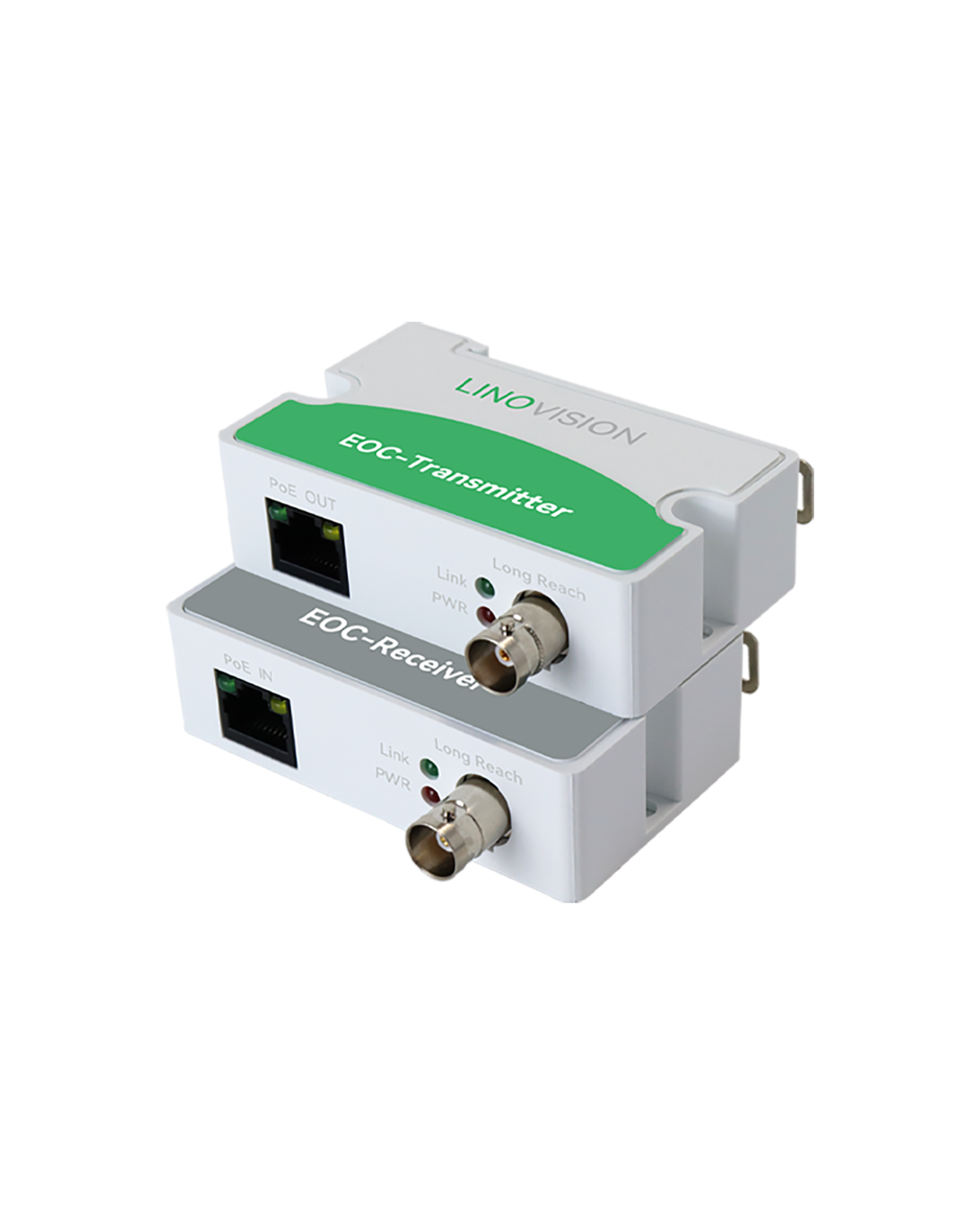

محول +UltraReach PoE إيثرنت عبر كابل المحوري (EOC)

SKU: EOC-Converter (Receiver+Transmitter)

Thank you for inquiring. Our sales team will be in touch with you shortly!

Submission failed. Please try again.

محول PoE و IP عبر الكابل المحوري - يمكن استخدام محول PoE عبر الكابل المحوري لترقية النظام التناظري إلى نظام مراقبة IP مع الاستفادة من الكابل المحوري الموجود. متوافق مع كابلات RG59 و RG6 و RG11. يدعم معايير PoE 802.3af (PoE) و 802.3at (PoE+).
محول PoE و IP عبر الزوج المجدول- كل زوج من محولات EOC (إيثرنت عبر الكابل المحوري) مزود بموصلين من نوع BNC إلى الزوج المجدول، مما يتيح نقل PoE عبر الزوج المجدول. عرض نطاق يصل إلى 100Mbps عبر كابلات الزوج المجدول العادية لمسافة 100 متر، و10Mbps لمسافة 453 متر لكلا الأجهزة التي تدعم PoE أو لا تدعمه. مثالي لنظام CCTV في عربات المصاعد.
تصميم صناعي مع مشتت حرارة مدمج - تصميم صناعي مع مشتت حرارة مدمج يضمن موثوقية عالية ونقل سلس دون مشاكل. للاستخدام الداخلي فقط. توصيل وتشغيل بدون إعدادات، مما يجعل التثبيت بسيطًا. تصميم صغير وخفيف الوزن.

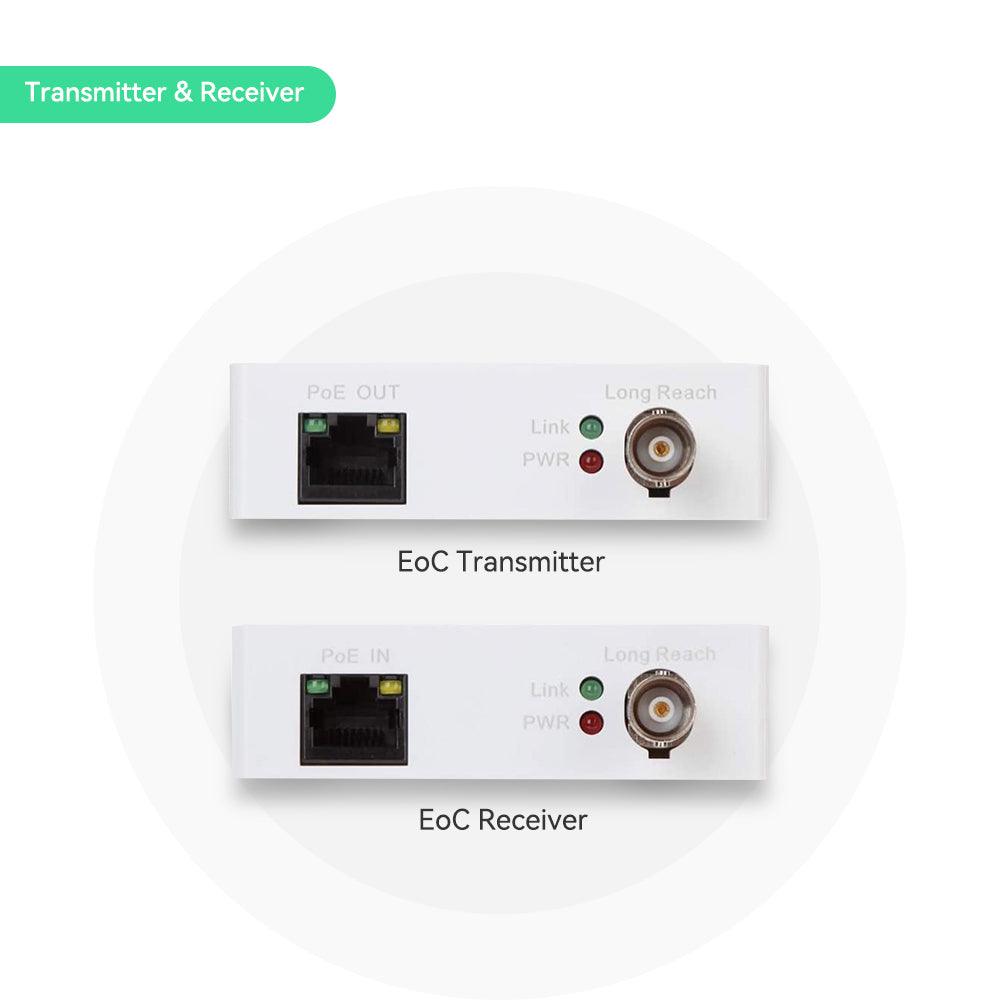

الاتصال من نقطة إلى نقطة فقط - يعمل كنظام MoCA (Multimedia over Coax) في اتصال نقطة إلى نقطة، ينقل إشارات الفيديو/الصوت/البيانات/التحكم عبر الكابل المحوري، ويمكن استخدامه مع الزوج المجدول. يجب تزويد مستقبل EOC بالطاقة عبر مفتاح PoE أو محقن PoE، بينما يجب توصيل المرسل بالأجهزة التي تدعم PoE أو لا تدعمها.

اشعار هام: عند استخدام عدة كابلات PoE عبر الكابل المحوري في نظام واحد، يُنصح بشدة باستخدام مجموعة EOC-Switch KIT لتجنب أي تداخل محتمل في الإشارة.

التطبيقات:

لترقية النظام التناظري إلى نظام مراقبة IP دون استبدال الكابل المحوري الموجود.
مثالي لتطبيق المصاعد حيث لا توجد كابلات إيثرنت ولا مصادر طاقة للكاميرات، حيث يمكنه نقل طاقة PoE وبيانات IP عبر الكابل المحوري أو كابلات الزوج المجدول.
عند استخدامه مع POE-Splitter1224، يمكنه نقل طاقة PoE + البيانات للأجهزة التي تعمل بتيار DC12V وغير المدعومة بـ PoE.
موسع بيانات إيثرنت يصل إلى 1000 متر عبر كابل محوري أو كابلات زوج مجدول (سيتم خفض عرض النطاق إلى 10Mbps لمسافة 300 متر).
كاميرات ePoE مزودة بمرسل EOC مدمج. عند العمل مع مستقبل EOC، يمكنه نقل الطاقة والبيانات عبر الكابل المحوري حتى 1000 متر (3300 قدم).

SKU: EOC-Converter (Receiver+Transmitter)

Video

الشحن من مستودع الصين، عادةً ما يتم الشحن خلال يوم عمل واحد.

الشحن السريع افتراضيًا عبر FedEx أو DHL، ومدة التسليم النموذجية أقل من أسبوع واحد.

قد تُفرض رسوم جمركية أو ضرائب على الاستيراد، وتكون على نفقة العميل.

دعم فني محلي وعالمي على مدار الساعة طوال أيام الأسبوع في الولايات المتحدة

يتم شراؤها بشكل متكرر مع

محول +UltraReach PoE إيثرنت عبر كابل المحوري (EOC)

$63.00 USD

-

+

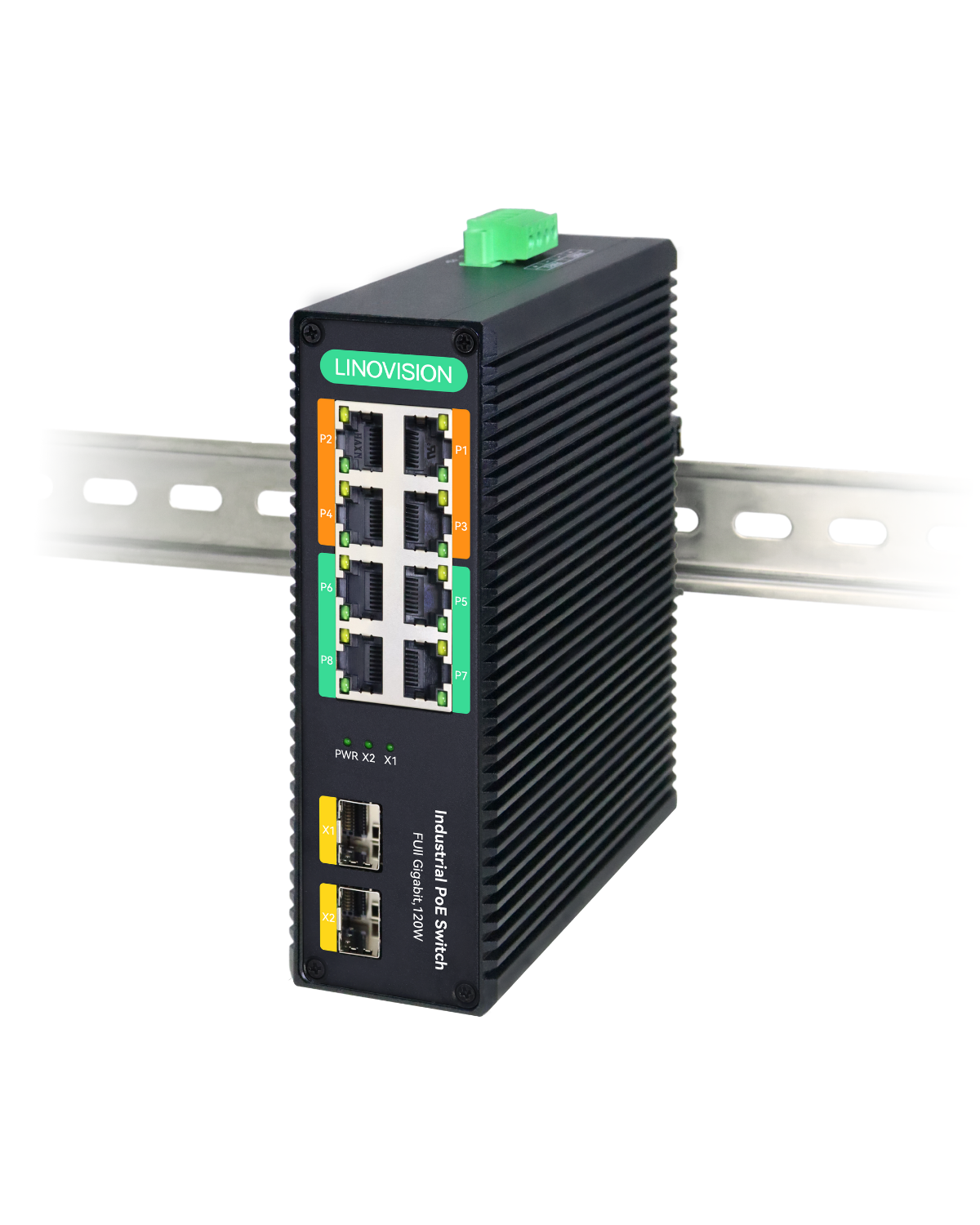

مفتاح صناعي جيجابت كامل بـ 8 منافذ BT 90W مع SFP 2 ارتباط الصاعد

$79.00 USD

-

+

صندوق التثبيت الخارجي العالمي لجهاز إرسال وكاميرا EOC لجهاز إرسال EOC (غلاف مقاوم للماء فقط)

$25.00 USD

-

+

الحزمة

هذا البند

x1

+

هذا البند

محول +UltraReach PoE إيثرنت عبر كابل المحوري (EOC)

$63.00 USD

-

+

يتم شراؤها بشكل متكرر مع

مفتاح صناعي جيجابت كامل بـ 8 منافذ BT 90W مع SFP 2 ارتباط الصاعد

$79.00 USD

-

+

صندوق التثبيت الخارجي العالمي لجهاز إرسال وكاميرا EOC لجهاز إرسال EOC (غلاف مقاوم للماء فقط)

$25.00 USD

-

+

ملخص مقارنة المواصفات الرئيسية الأسئلة والأجوبة موارد المراجعات

محول Linovision EOC هو مزيج من محولات الطاقة عبر الكابل المحوري (PoC) والإيثرنت عبر الكابل المحوري (EOC). بفضل تقنية ePOE الحصرية، صُمم هذا المحول لنقل طاقة PoE وبيانات الإيثرنت عبر الكابلات المحورية أو الكابلات المجدولة، بما في ذلك الكابل السيامي، وكابل CATV، وكابل الطاقة، وCat5E/Cat6، وغيرها. تصل أقصى مسافة إرسال إلى 3300 قدم. يُعد هذا المحول مفيدًا للغاية في ترقية نظام الكاميرات التناظرية إلى نظام مراقبة IP دون الحاجة إلى استبدال الكابلات المحورية القديمة. كما يمكن استخدامه في المصاعد للحصول على الطاقة والشبكة من الكابلات المحورية أو المجدولة.

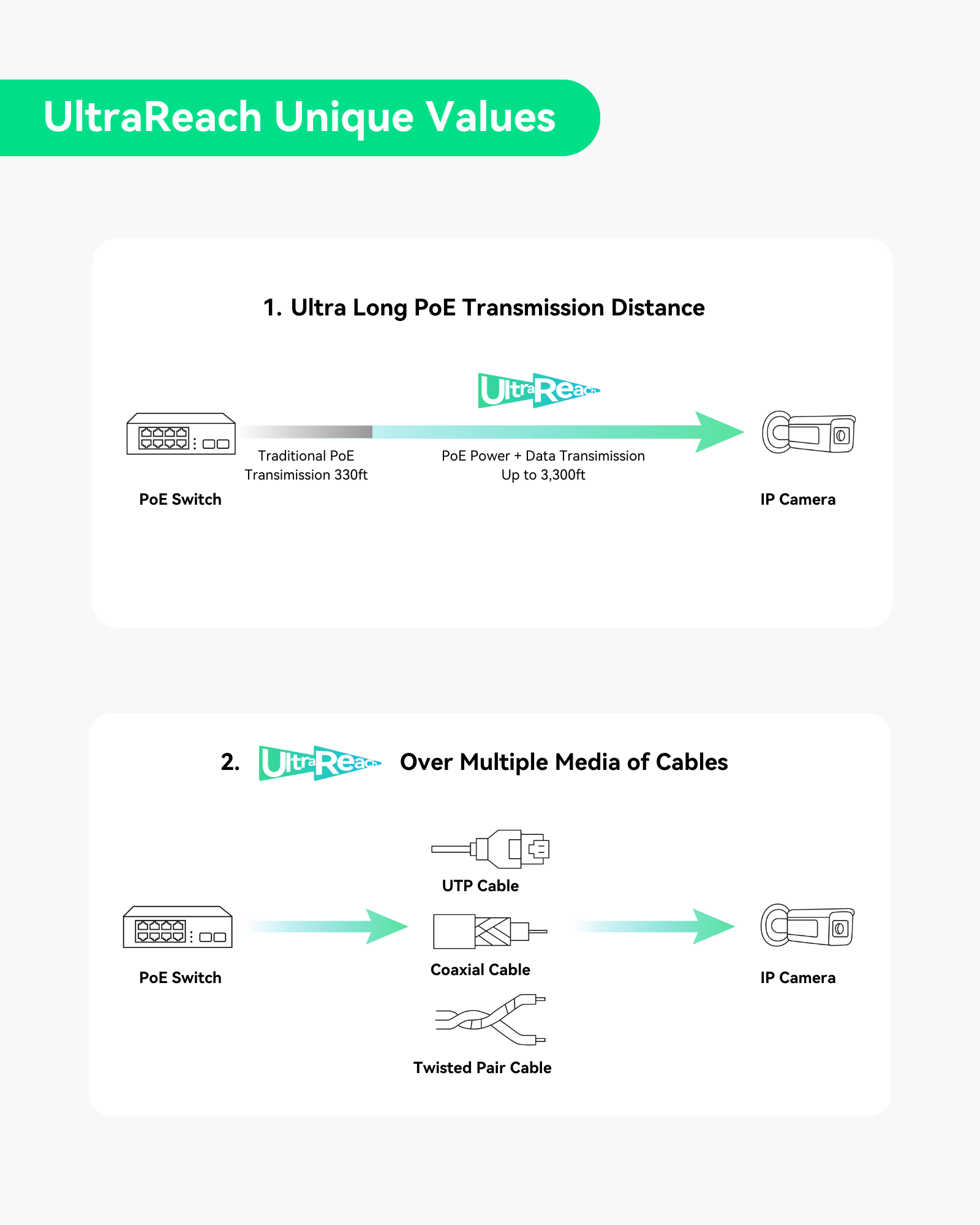

القيم الفريدة لـ UltraReach

الميزات الفريدة مقارنة بالمنافسين

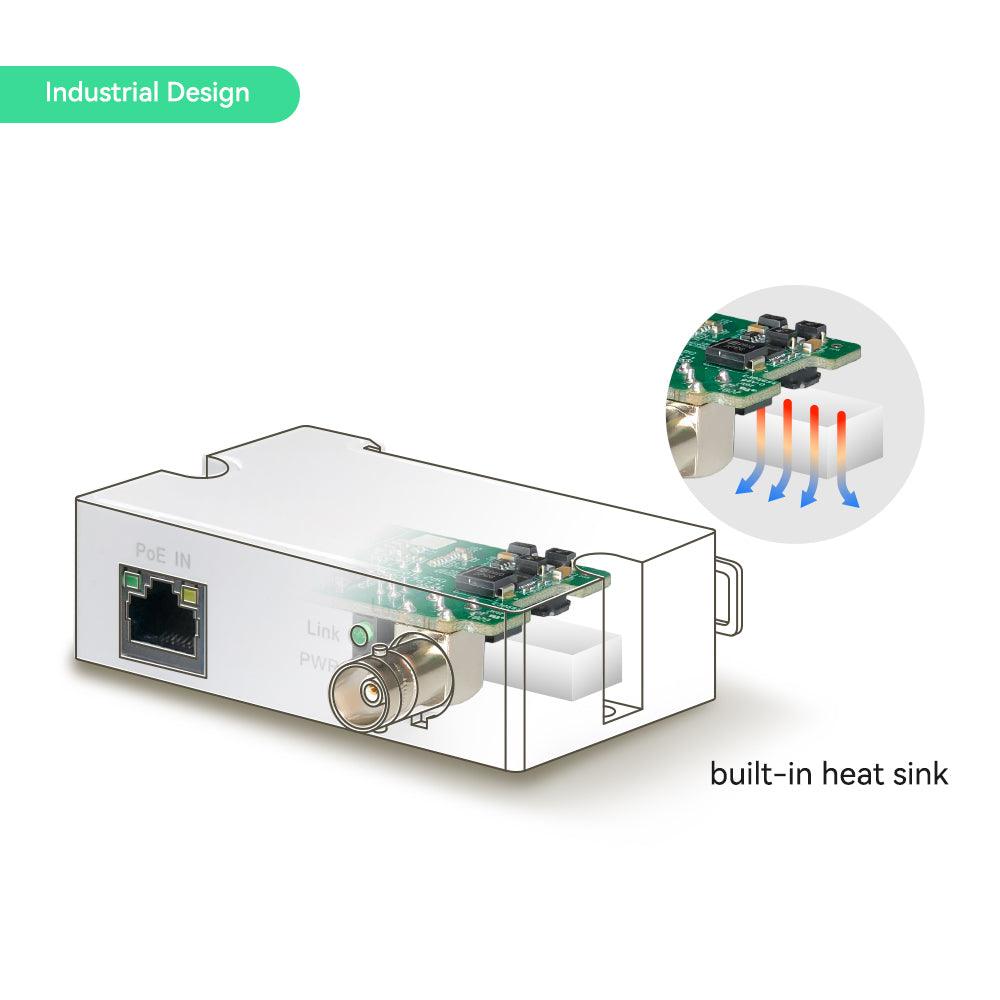

التصميم الصناعي

تصميم صناعي مع حوض حراري مدمج يضمن موثوقية فائقة ونقلًا خاليًا من المتاعب.

طاقة POE + نقل البيانات

يمكنه توفير الطاقة لجهاز POE عن بُعد بقدرة قصوى تبلغ 30 وات، ولا يتطلب محول طاقة تيار مستمر محليًا. (ملاحظة: يدعم منفذ POE OUT وضع PoE A فقط)

أداء ناقل الحركة

متوافق مع بروتوكول IEEE802.3af/IEEE802.3at POE، وسعة تحميل POE بحد أقصى 21 وات في 100 متر (330 قدم)، أو سعة تحميل POE 11 وات في 300 متر (1000 قدم).

تركيب DIN-Rail

تركيب DIN-Rail. سهل التركيب، بدون أي إعدادات مسبقة، مما يجعل التركيب أسهل ما يكون. تصميم صغير (3.1 بوصة × 2.0 بوصة × 0.9 بوصة) وخفيف الوزن.

تطبيقات EOC العامة

ترقية نظام مراقبة الفيديو التناظري التقليدي إلى نظام مراقبة IP مع كابل محوري موجود على مسافة 3000 قدم كحد أقصى. نطاق ترددي يصل إلى 100 ميجابت في الثانية على مسافة 1000 قدم من نقل كابل محوري عادي، يعمل مع كابل CCA / CCU RG59 / RG6

هناك بعض المواقع التي لا تتوفر فيها كابلات شبكة ولكنها لا تزال بحاجة إلى نقل الطاقة والبيانات عبر POE، مثل عربات المصاعد في العديد من المباني، أو كابلات جرس الباب. تُعد محولات LINOVISION EOC مثالية لهذا الاستخدام. فهي قادرة على نقل طاقة POE وبيانات IP عبر كابل محوري RG59، أو كابل مزدوج مجدول، أو كابل جرس الباب، أو كابل الهاتف، أو حتى كابلات الطاقة. يمكن استخدام الأجهزة المتصلة عن بُعد ككاميرات IP، أو أجهزة اتصال فيديو IP، أو هواتف IP، أو وحدات تحكم IP، إلخ.

1. كابل مزدوج ملتوي

2. طلب للحصول على تصريح عمل غير مرخص

3. لهاتف POE VoIP عبر كابلات محورية / زوج ملتوي

4. طاقة POE + نقل البيانات للأجهزة DC12V غير POE

5. مدى طويل يصل إلى 3300 قدم

6. نقل الطاقة والبيانات ثنائي الاتجاه إلى نقطة وصول Wi-Fi POE (جهاز 48 فولت POE فقط)

7. لكاميرا IP ePoE عبر كابل محوري

8. لتطبيقات PoE المتعددة عبر كابلات Coax في نظام واحد

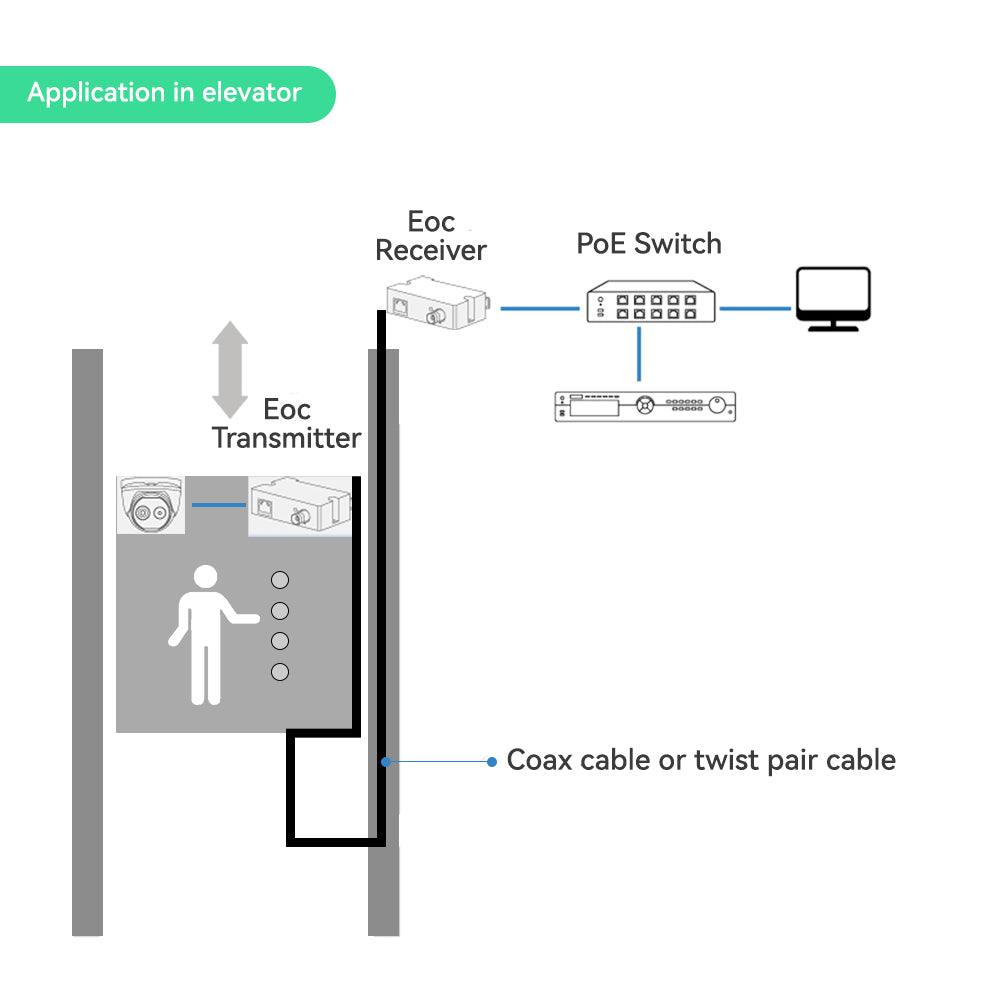

تطبيق في المصاعد

بالنسبة للعديد من المصاعد، لا توجد كابلات إيثرنت ولا طاقة للكاميرات في عربة المصعد، لذا تُعد محولات LINOVISION EOC مثالية لهذا التطبيق. فهي قادرة على نقل طاقة POE وبيانات IP عبر كابلات محورية أو كابلات مزدوجة ملتوية. يُوضع جهاز إرسال EOC سلبي داخل عربة المصعد لتغذية الكاميرا أو لوحة الإشارة، بينما يُوضع جهاز استقبال EOC آخر في غرفة التحكم، ويعمل بمفتاح POE/حاقن POE/مسجل POE NVR. في حالة استخدام مصاعد متعددة، يُوضع مفتاح EOC-Switch08 أو مفتاح EOC-Switch24 في غرفة التحكم، ليعمل مع 8 مصاعد كحد أقصى.

تتضمن الحزمة

مقارنة

مقارنة بين LINOVISION EOC والمنتجات المماثلة


الموديل	EOC-Converter	محول MoCA	GCA-6000KITb	Ve***ty VHW-HWPS-B/C	A**S T8640
إرسال الطاقة عبر الإيثرنت (PoE)	✔	لا (إيثرنت فقط)	لا (إيثرنت فقط)	✔	✔
مسافة النقل	3000 قدم	300 قدم	2600 قدم	1000 قدم أو 1600 قدم مع مزود طاقة	1000 قدم
بدون مصدر طاقة خارجي	✔	/	/	اختياري	✔
السعر	$	$	$	$$$	$$$$

نصائح الاستخدام

استخدم مفتاح IEEE802.3at عالي الجودة بقدرة 30 واط لتوفير طاقة POE لجهاز الاستقبال EOC الخاص بنا، ويفضل أن يكون بجهد دخل DC53V، بدلاً من جهد الدخل العادي 48 فولت. يُرجى أيضًا التحقق من ميزانية PoE لجهاز الاستقبال، والتأكد من أن كل منفذ على حدة يمكنه إخراج طاقة POE بقدرة 30 واط. (معظم مفاتيح PoE المتوفرة في السوق لا تدعم جميع المنافذ عند خرج 30 واط POE). استخدم كابل محوري مباشر من نقطة إلى نقطة. ستؤثر جودة الكابل والموصل بشكل كبير على مسافة الإرسال. يُرجى التأكد من توصيل جهاز الاستقبال EOC بمفتاح POE، ثم توصيل كاميرات PoE بجانب جهاز الإرسال EOC. يكون خرج PoE من جهاز الإرسال EOC في وضع PoE A (استخدم الدبوس 1، 2، 3، 6 لكل من البيانات والطاقة). إذا كان جهاز PoE الخاص بك في وضع PoE B، فيُرجى استخدام موزع POE أو موسع PoE02. يعد خرج PoE معيار IEEE802.3af/at PoE، وهو غير متوافق مع أجهزة PoE السلبية 24 فولت.

مزايا Linovision EOC-Converter مقارنة بالمنتجات الأخرى الموجودة في السوق.

محول Linovision EOC-Converter VS Motorola MoCA أو StarTech EOC1110K

يمكن لمحول Linovision EOC نقل كل من طاقة PoE وبيانات Ethernet، في حين أن محول MoCA لا يدعم ذلك.

محول Linovision EOC مقابل Axis T8640 أو Veracity Highwire Powerstar أو DUALCOMM DECA-200

مشابه إلى حد كبير، ولكن يمكن لمحول Linovision EOC نقل PoE والبيانات على مسافة تصل إلى 3300 قدم، في حين أن الآخرين يصلون إلى مسافة 1000 قدم.

محول Linovision EOC مقابل Altronix eBridge1PCRMT

مشابه إلى حد كبير، ولكن يمكن لمحول Linovision EOC نقل PoE والبيانات على مسافة تصل إلى 3300 قدم، في حين أن Altronix eBridge يبلغ مسافة 1640 قدم.

محول Linovision EOC مقابل Enconn Mini-Power

مشابه إلى حد كبير، ولكن يمكن لمحول Linovision EOC نقل البيانات عبر PoE لمسافة تصل إلى 3300 قدم، في حين أن Enconn يبلغ مداه 800 قدم فقط.

المواصفات الرئيسية

الموديل	EOC-Converter (جهاز الاستقبال + جهاز الإرسال)
منفذ الوظائف	110/100 Mbps Base-TX 1BNC
استهلاك الطاقة	<2W
عرض نطاق النقل	كابل محوري RG59: 400م/100Mbps، 1000م/10Mbps
بروتوكول PoE (جهاز الاستقبال EOC)	يعمل كجهاز يعمل بتقنية PoE، متوافق مع IEEE802.3af/at. يتكيف تلقائيًا مع نمط PoE A و B من مصدر الطاقة (محول PoE أو NVR يدعم PoE، يُوصى بشدة باستخدام منفذ PoE+ بقدرة 30W)
بروتوكول PoE (جهاز الإرسال EOC)	يعمل كمصدر طاقة، يوفر طاقة PoE لأجهزة متوافقة مع IEEE802.3af/at (PoE سلبي 48V، أزواج 1، 2+؛ 3، 6 عودة)
المعيار الشبكي	IEEE802.3, IEEE802.3u, IEEE802.3x
الحماية من الصواعق	الوضع المشترك 4KV الوضع التفاضلي 2KV
درجة حرارة التشغيل	–30°C إلى 65°C (–22°F إلى 149°F)
رطوبة التشغيل	5%–95%

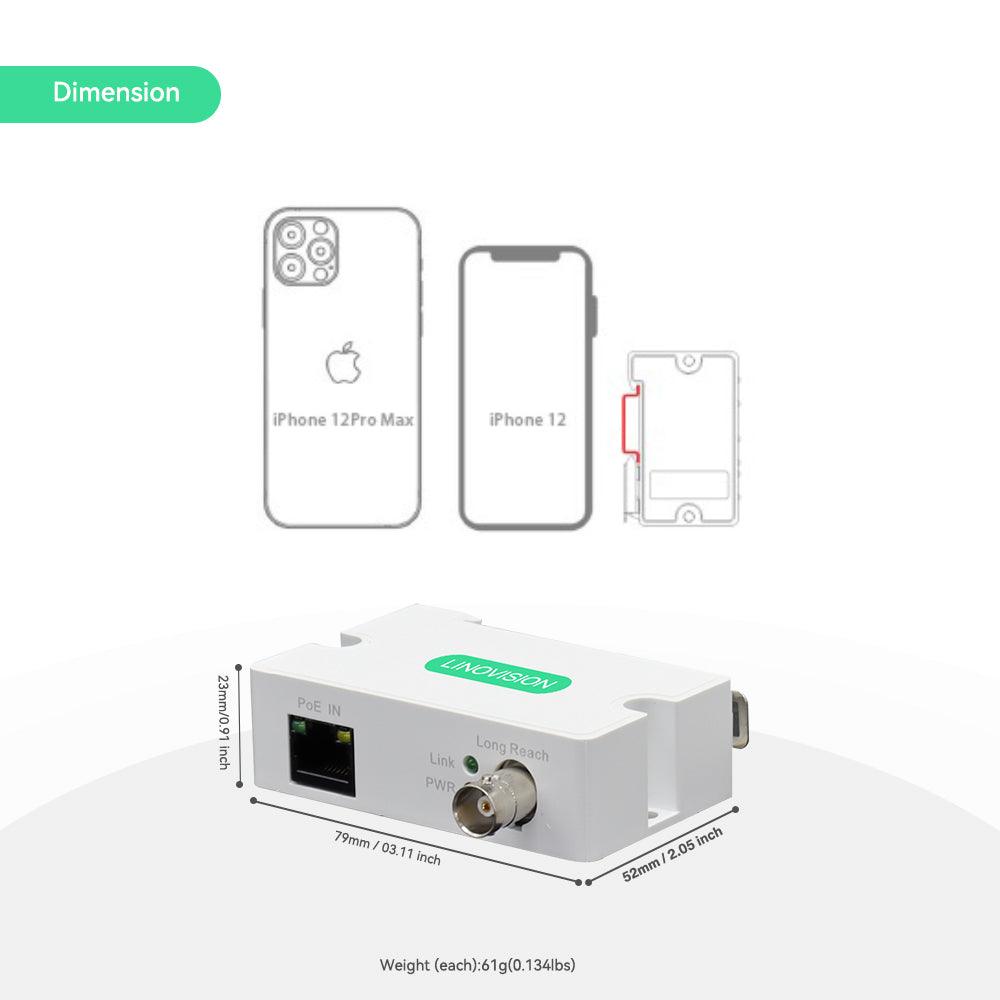

الأبعاد (لكل جهاز) العرض × العمق × الارتفاع	79مم × 52مم × 23مم (3.1" × 2.0" × 0.9")
الوزن (لكل جهاز)	61غ (0.134 رطل)

الأسئلة والأجوبة

Q.ما هي أنواع الكابلات التي يمكن توصيلها بين جهاز إرسال EOC وجهاز استقبال EOC؟

A.

يمكنه نقل بيانات إيثرنت وطاقة POE عبر الكابلات المحورية، وكابلات الزوج الملتوي، وكابلات الطاقة، وكابلات الفيديو أو أي كابلات ثنائية الدبابيس تقريبًا.

Q.هل يمكن توصيل أجهزة متعددة عبر كابل محوري واحد؟

A.

نعم، يمكن استخدام زوج واحد من محولات EOC لنقل عدة أجهزة عبر كابل محوري واحد مع مفتاح NVR/POE/نقطة وصول WI-FI. سيتم الاتصال من خلال: أجهزة متعددة ← مفتاح NVR/POE/نقطة وصول WI-FI ← جهاز إرسال EOC ← كابل محوري ← جهاز استقبال EOC ← مفتاح POE/POE/حاقن POE مع اتصال بالإنترنت. يرجى العلم أنه يجب توصيل جهاز استقبال EOC بجهاز POE NVR أو مفتاح POE لتشغيله.

Q.هل سيُجدي هذا نفعًا في توسيع الاتصال بين جهاز التوجيه ومُبدِّل إيثرنت؟ أو توسيع نطاق شبكة الواي فاي؟

A.

نعم. ولكنك تحتاج إلى حاقن طاقة عبر الإيثرنت (POE) في جهاز الاستقبال (EOC) لتزويد جهاز الاستقبال وجهاز الإرسال بالطاقة. يُنصح باستخدام حاقن طاقة عبر الإيثرنت (POE) بجهد ٥٦ فولت و٣٠ واط.

Q.ما هي أقصى قدرة تحميل لمحول EOC هذا؟

A.

أقصى قدرة تحميل تبلغ ٢١ واط عند نقل ٣٠٠ قدم، وهي كافية لتشغيل كاميرا IP PTZ عادية. يمكن أن تصل قدرة التحميل إلى ١١ واط على الأقل عند نقل ١٠٠٠ قدم، وهي كافية لتشغيل معظم كاميرات IP.

Q.ما هي أقصى مسافة نقل لمحول EOC هذا؟

A.

أقصى مسافة نقل هي 3000 قدم. يُرجى ملاحظة أن سعة التحميل ستنخفض إلى 4 واط مع حاقن تيار مستمر 48 فولت، لذا يُنصح باستخدام حاقن طاقة كهربائية بقوة 60 أو 75 واط في جهاز الاستقبال.

Q.ما نوع الجهاز الذي يمكن العمل معه؟

A.

يمكنه العمل مع أجهزة POE مثل كاميرات IP ونقطة وصول POE Wi-Fi وهواتف VoIP وما إلى ذلك. ويمكنه أيضًا العمل مع جهاز غير POE مثل الكمبيوتر الشخصي / NVR وما إلى ذلك. وما زلت بحاجة إلى حاقن طاقة لتشغيل جانب مستقبل EOC حتى لو لم تكن بحاجة إلى POE.

Q.ما هي معايير POE التي يدعمها هذا؟

A.

يدعم معياري IEEE802.3af وIEEE802.3at. يعمل مع معظم كاميرات IP وكاميرات PTZ الصغيرة المتوفرة في السوق، كما يستخدمه عملاؤنا لتشغيل نقطة وصول POE WIFI، ويعمل بكفاءة عالية.

Q.كيف يمكنني تركيبها؟

A.

يدعم تركيب DIN Rail (قضيب DIN قياسي 35 مم)، أو يمكنك وضعه داخل صندوق توصيل الكاميرا العادية، نظرًا لأنه صغير الحجم للغاية، أي 3.1 بوصة × 2.0 بوصة × 0.9 بوصة

Q.لماذا يكون جهاز POE الخاص بي غير متصل بالإنترنت عند العمل مع محول EOC (IP Over Coax) الخاص بنا؟

A.

هناك عدة أسباب رئيسية كما يلي: 1. يجب توصيل جهاز إرسال EOC بجهاز POE (IPC/VoIP)، وجهاز استقبال EOC بجهاز إمداد POE (POE NVR أو POESwitch أو POE Injector). لن يعمل الاتصال العكسي. 2. يُستخدم للتوصيل المباشر بكابل محوري من نقطة إلى نقطة فقط، ولا يوجد مكرر BNC/T-connect/splitter في المنتصف. 3. قد يكون السبب هو عدم كفاية سعة التحميل. تبلغ أقصى سعة تحميل 21 واط في نقل 300 قدم وهي كافية لتشغيل كاميرا IP PTZ عادية. يمكن أن تبلغ سعة التحميل 11 واط على الأقل في نقل 1000 قدم وهي كافية لتشغيل معظم كاميرات IP أو هواتف VoIP. 4. سيؤدي عدم وجود مصدر طاقة أيضًا إلى فشله في العمل. يُرجى العلم أنه يجب توصيل جهاز استقبال EOC بجهاز POE NVR أو مفتاح POE أو حاقن POE لتشغيله.
